Touareg Swell
Swell - представляет собой имплантат с прямолинейной геометрией и параллельными гранями, оснащённый конусом с незначительным апикальным наклоном и V-образной резьбой. Данная конструкция обеспечивает высокую точность позиционирования, что способствует достижению оптимальных эстетических результатов и равномерному распределению нагрузки на костную ткань.
Имплантаты характеризуются двухзаходной резьбой с шагом 0,6 мм и диаметром 2 мм. Ортопедическое соединение для всех моделей имплантатов данной серии представляет собой стандартный внутренний шестигранник диаметром 2,45 мм, вне зависимости от их диаметра.
Преимущества Touareg Swell:
- Высокая точность позиционирования.
- Равномерное распределение нагрузки.
- Эстетические результаты.
- Меньшее повреждение костной ткани.
Соединение:
Внутренний шестигранник
Поверхность:
SLA
Длина :
6.25мм - 18мм
Диаметр :
3.3мм - 6.0мм
Длины
Диаметры
| 6.25 мм | 8 мм | 10 мм | 11.5 мм | 13 мм | 16 мм | 18 мм | |
|
3.3 мм
|
|
|
ID - 1033
|
ID - 1133
|
ID - 1333
|
ID - 1633
|
ID - 1833
|
|
3.75 мм
|
|
ID - 0838
|
ID - 1038
|
ID - 1138
|
ID - 1338
|
ID - 1638
|
ID - 1838
|
|
4.2 мм
|
ID - 0642
|
ID - 0842
|
ID - 1042
|
ID - 1142
|
ID - 1342
|
ID - 1642
|
ID - 1842
|
|
5.0 мм
|
ID - 0650
|
ID - 0850
|
ID - 1050
|
ID - 1150
|
ID - 1350
|
ID - 1650
|
|
|
6.0 мм
|
ID - 0660
|
ID - 0860
|
ID - 1060
|
ID - 1160
|
ID - 1360
|
|
|

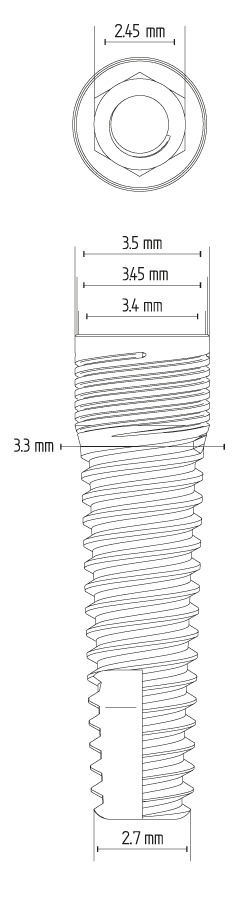

Touareg Swell / D = 3.3 мм
|
D = 3.3 мм
|
Длина
|
Артикул
|
||
|

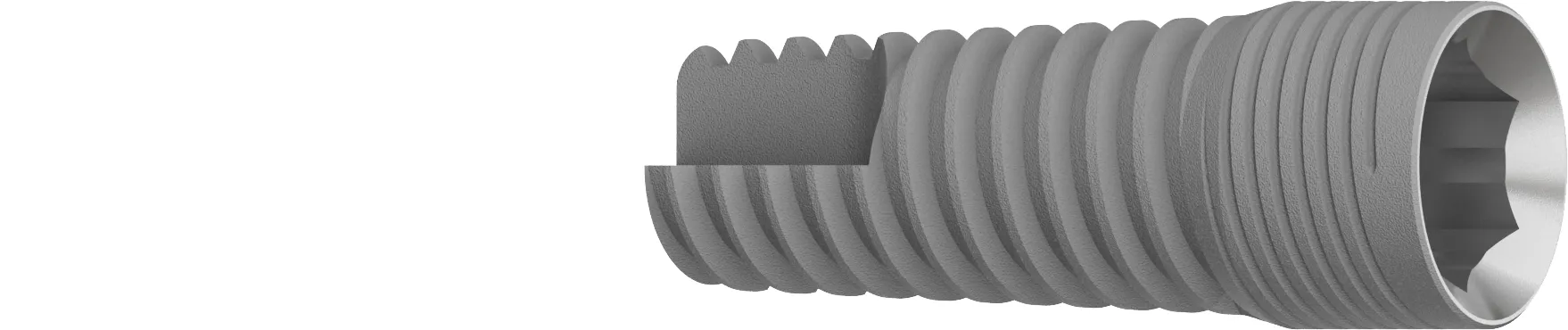

10 мм
|
ID-1033
|
||
|

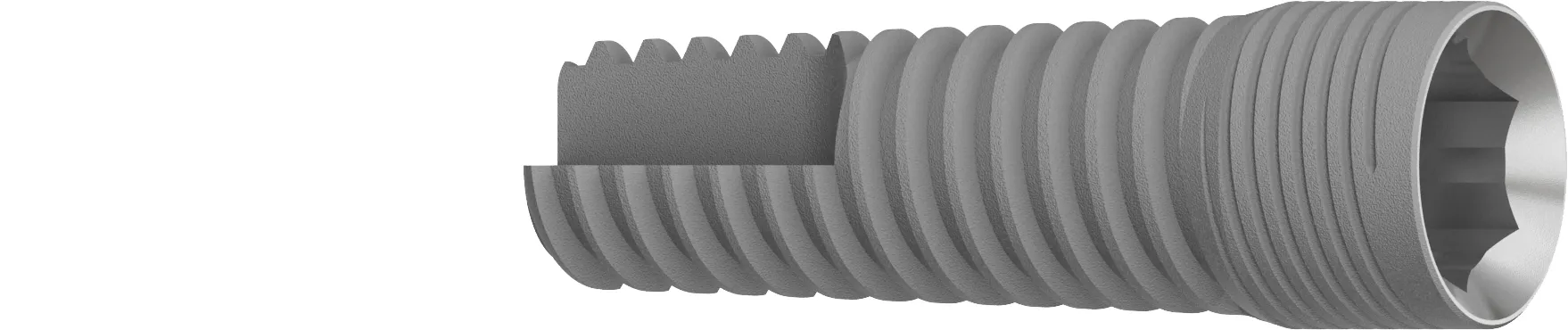

11.5 мм
|
ID-1133
|
||
|

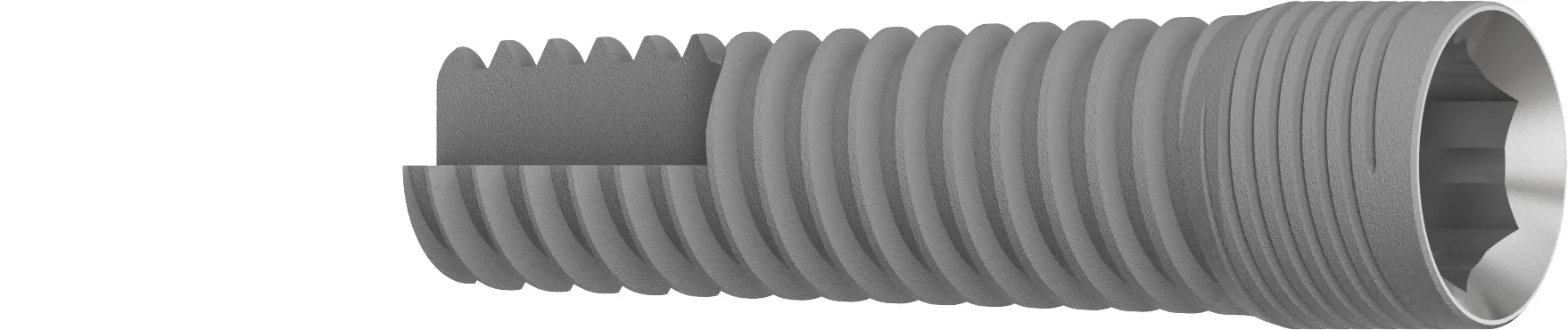

13 мм
|
ID-1333
|
||
|

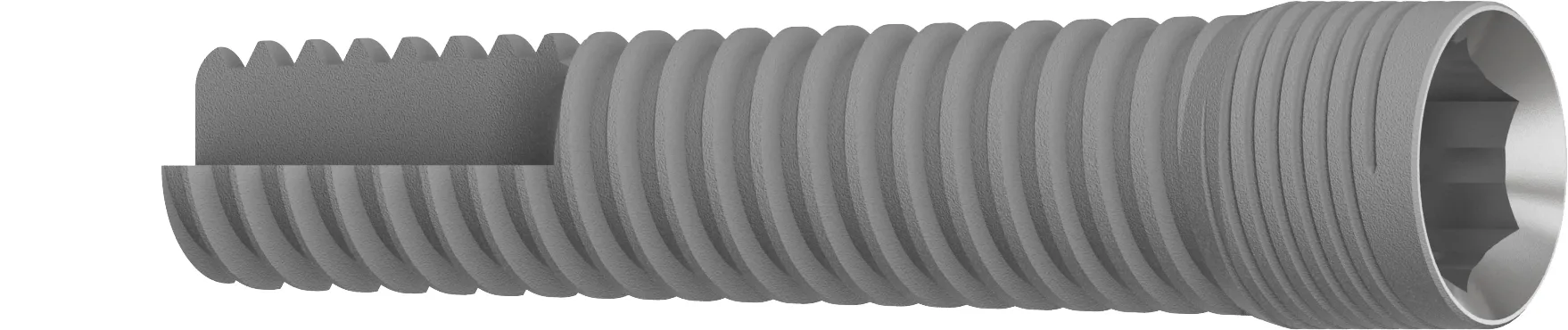

16 мм
|
ID-1633
|
||
|
18 мм
|
ID-1833
|

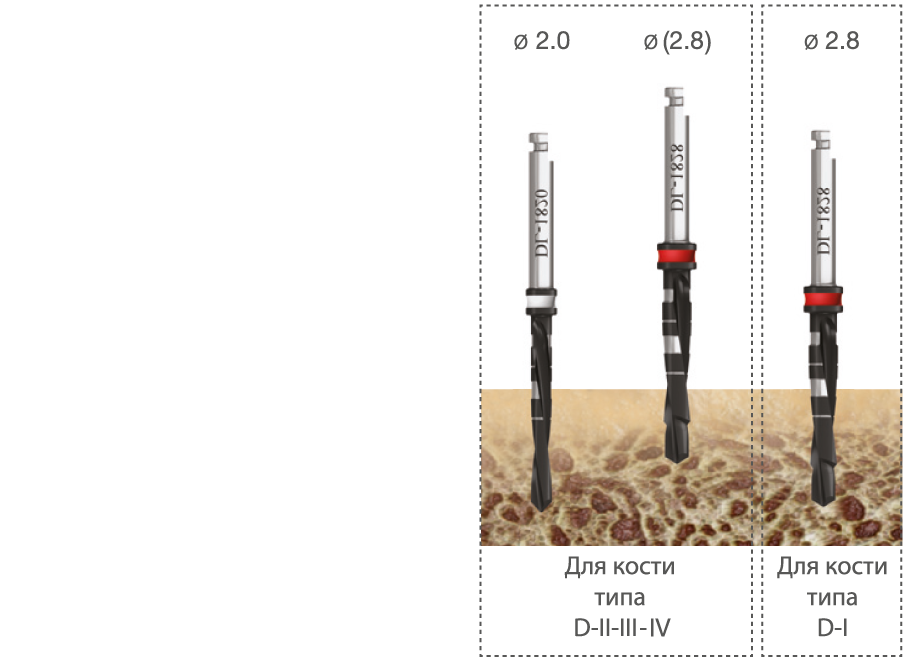

Последовательность сверления
Кость типа D-IV
1. 2.0
2. (2.8)
Кость типа D-II-III
1. 2.0
2. (2.8)
Кость типа D-I
1. 3-шаговое*
Кость типа D-IV
1. 3-шаговое*
Кость типа D-II-III
1. 3-шаговое*
2. (3.2)
Кость типа D-I
1. 3-шаговое*
2. 3.2
Кость типа D-IV
1. 3-шаговое*
2. 3.2
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. (3.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
Кость типа D-IV
1. 3-шаговое*
2. 3.6
3. (4.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.6
3. 4.2
4. (4.6)
Кость типа D-I
1. 3-шаговое*
2. 3.6
3. 4.2
4. 4.6
Кость типа D-IV
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. (5.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. (5.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. 5.6

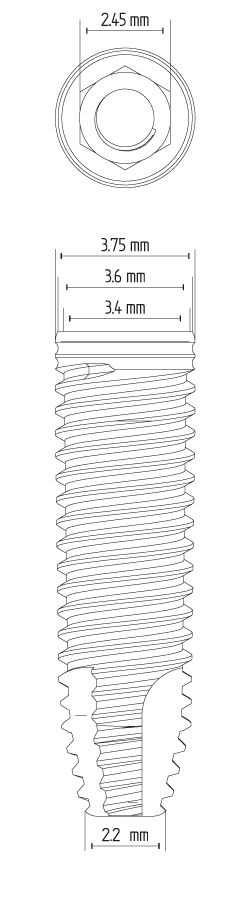

Touareg Swell / D = 3.75 мм
|
D = 3.75 мм
|
Длина
|
Артикул
|
||
|

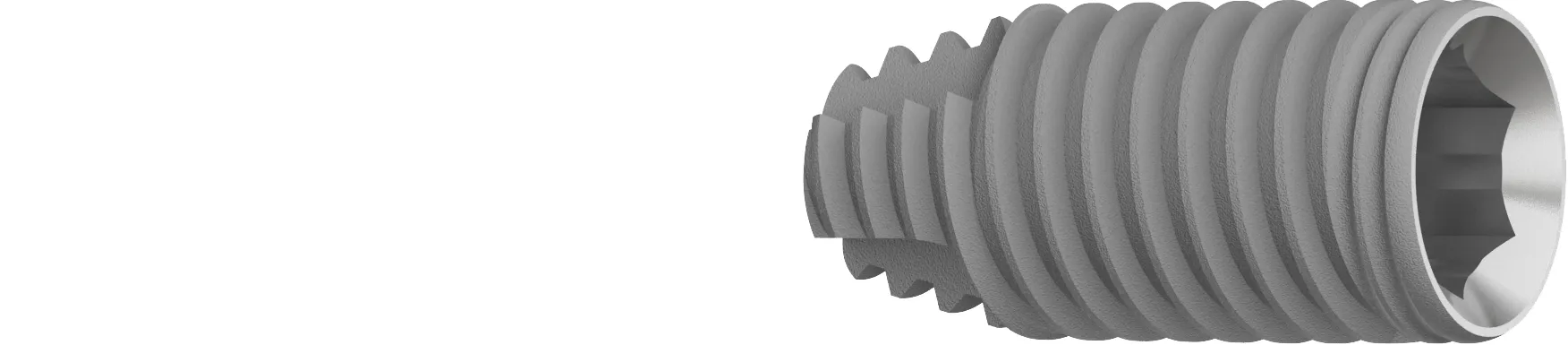

8 мм
|
ID-0838
|
||
|

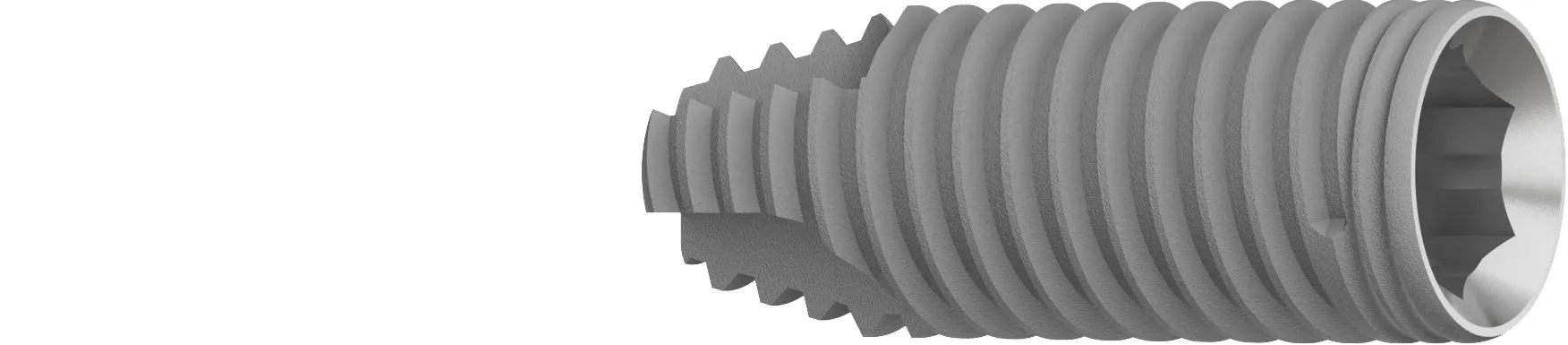

10 мм
|
ID-1038
|
||
|

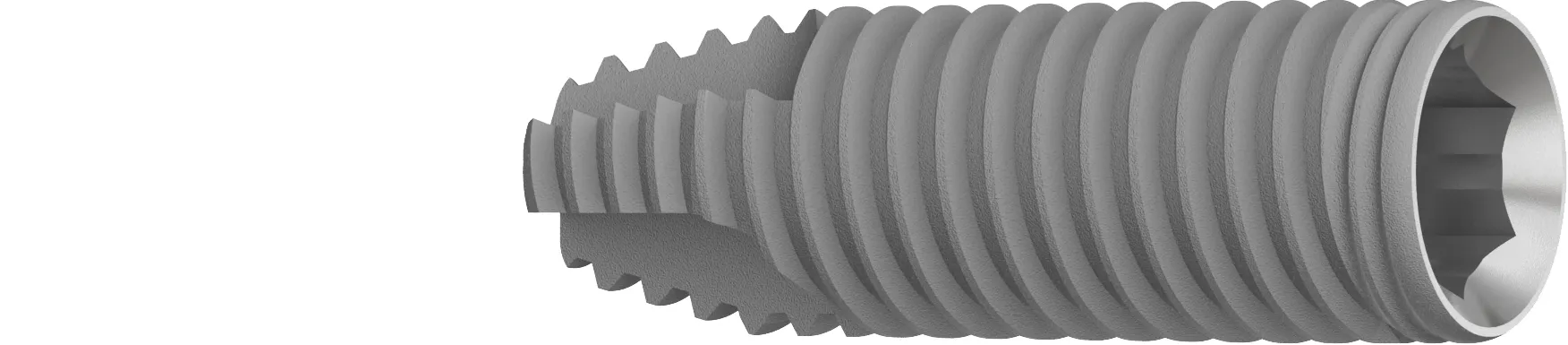

11.5 мм
|
ID-1138
|
||
|

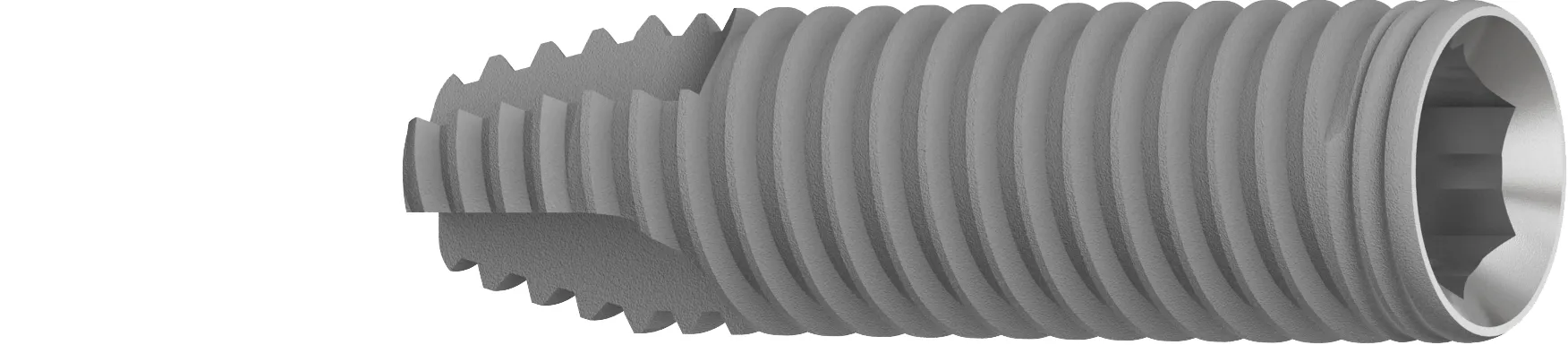

13 мм
|
ID-1338
|
||
|

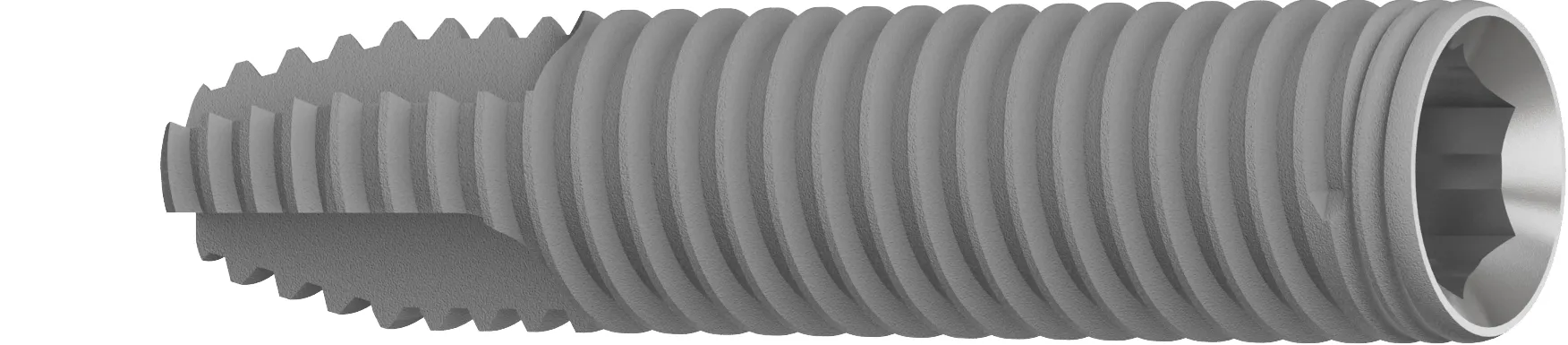

16 мм
|
ID-1638
|
||
|

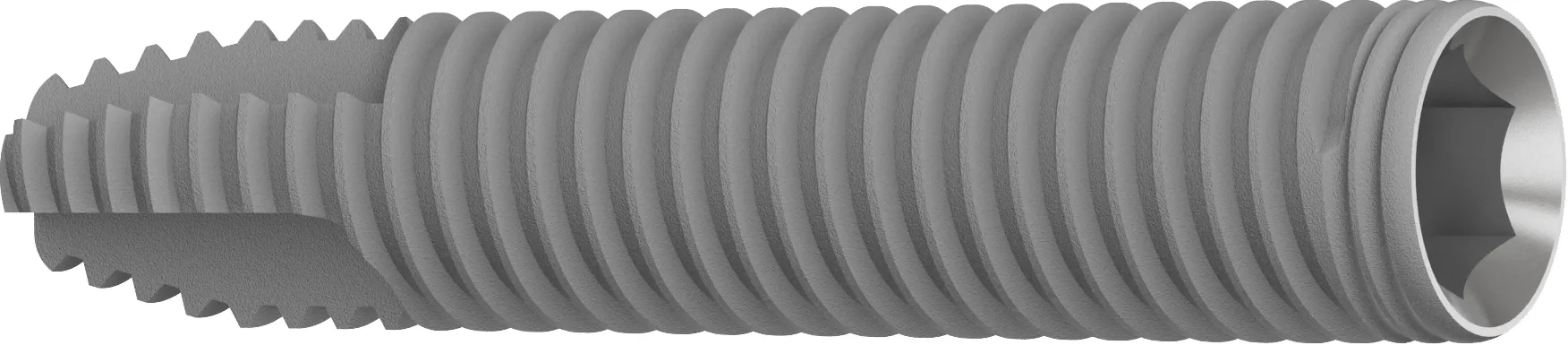

18 мм
|
ID-1838
|

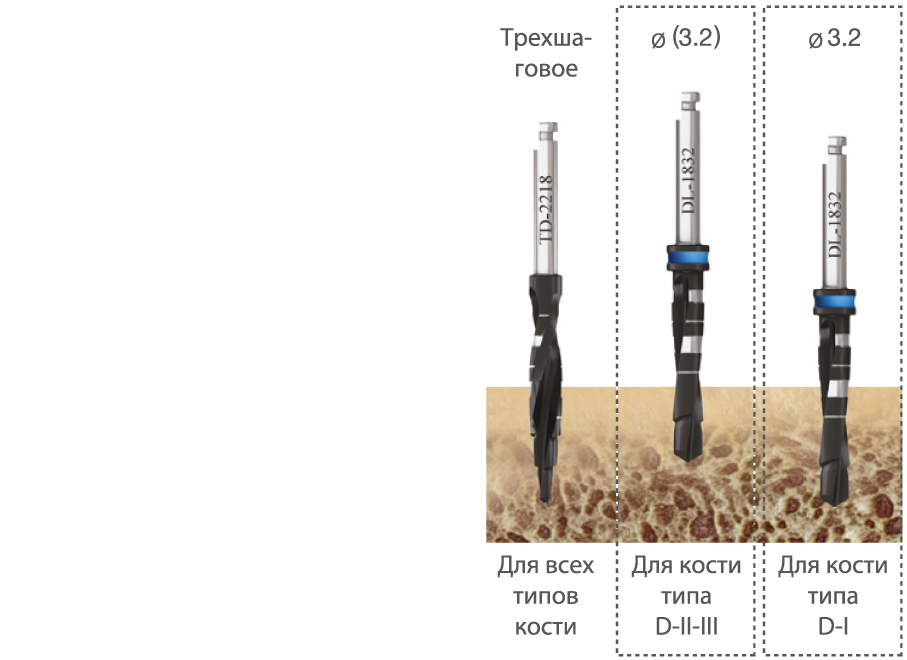

Последовательность сверления
Кость типа D-IV
1. 2.0
2. (2.8)
Кость типа D-II-III
1. 2.0
2. (2.8)
Кость типа D-I
1. 3-шаговое*
Кость типа D-IV
1. 3-шаговое*
Кость типа D-II-III
1. 3-шаговое*
2. (3.2)
Кость типа D-I
1. 3-шаговое*
2. 3.2
Кость типа D-IV
1. 3-шаговое*
2. 3.2
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. (3.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
Кость типа D-IV
1. 3-шаговое*
2. 3.6
3. (4.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.6
3. 4.2
4. (4.6)
Кость типа D-I
1. 3-шаговое*
2. 3.6
3. 4.2
4. 4.6
Кость типа D-IV
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. (5.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. (5.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. 5.6
Touareg Swell / D = 4.2 мм
|
D = 4.2 мм
|
Длина
|
Артикул
|
||
|
6.25 мм
|
ID-0642
|
||
|

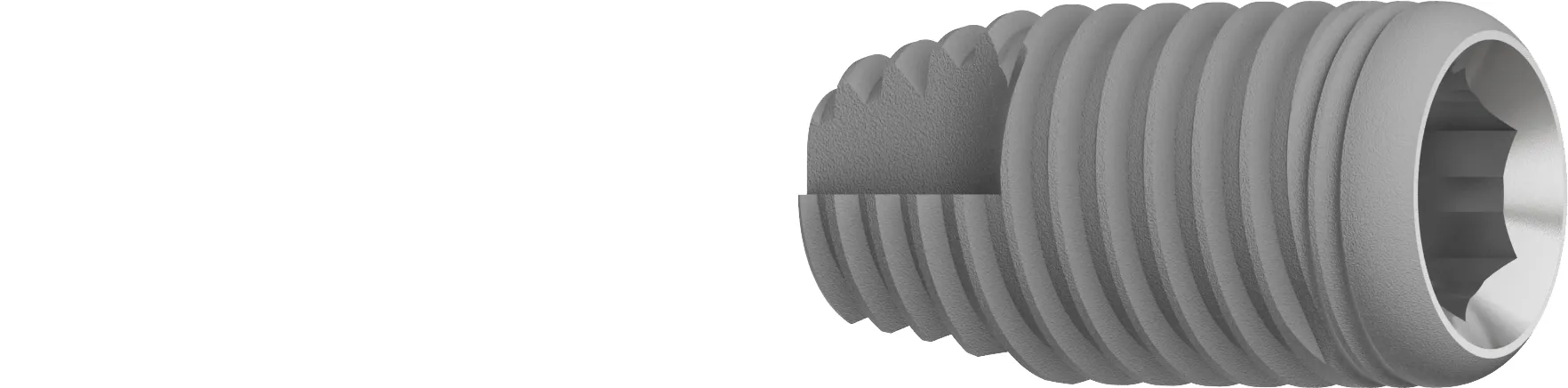

8 мм
|
ID-0842
|
||
|

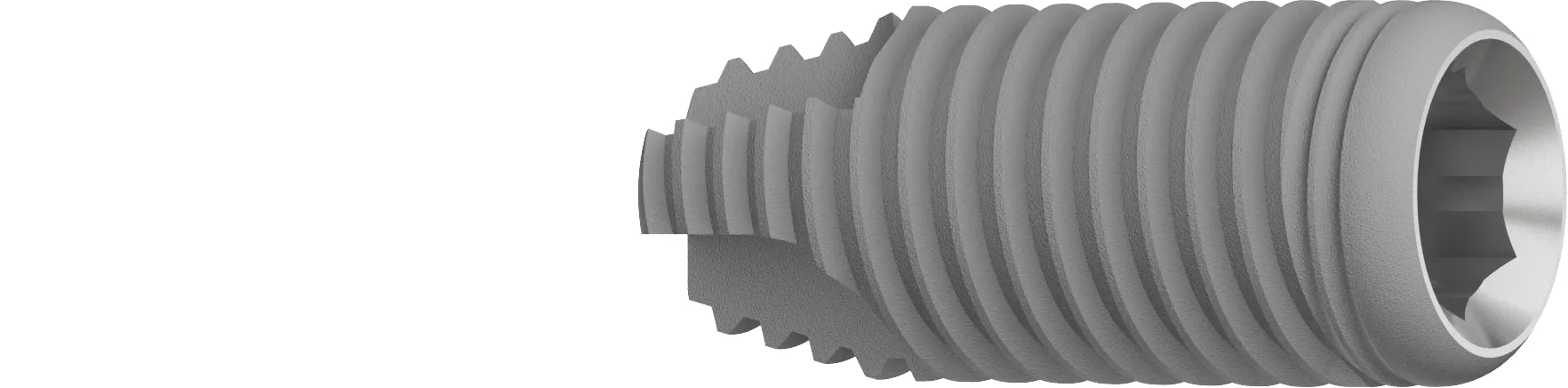

10 мм
|
ID-1042
|
||
|

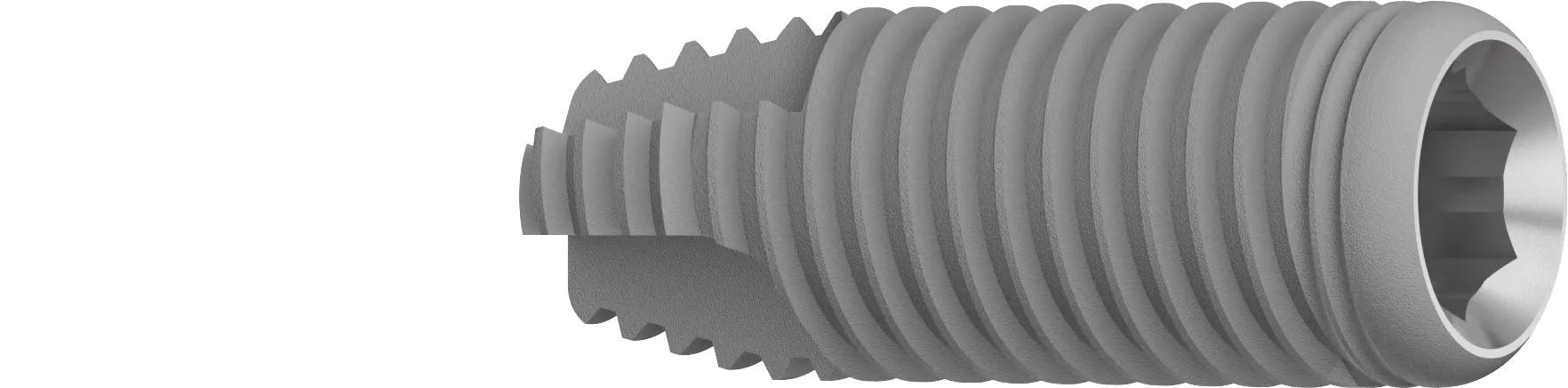

11.5 мм
|
ID-1142
|
||
|

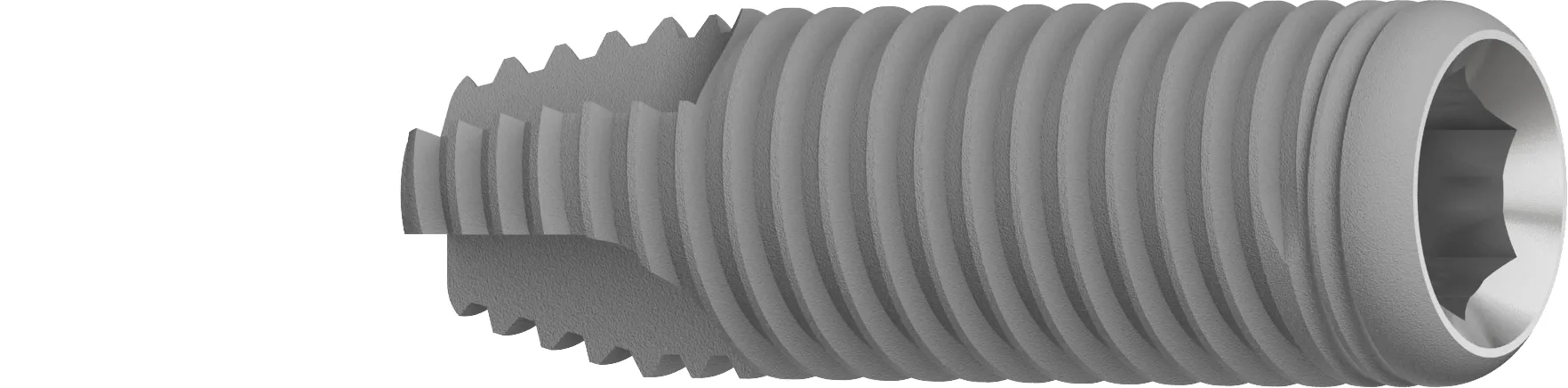

13 мм
|
ID-1342
|
||
|
16 мм
|
ID-1642
|
||
|

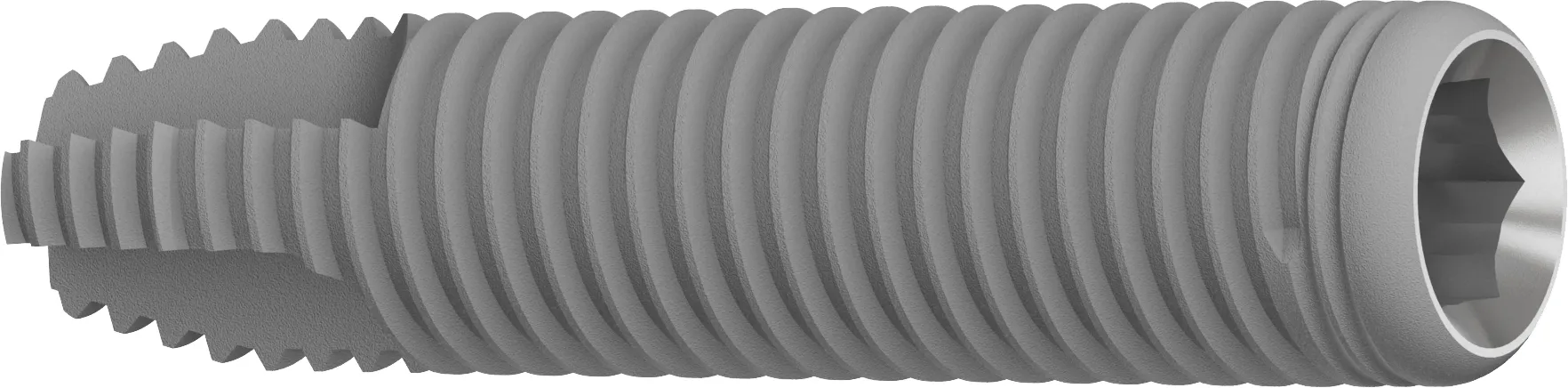

18 мм
|
ID-1842
|
Последовательность сверления
Кость типа D-IV
1. 2.0
2. (2.8)
Кость типа D-II-III
1. 2.0
2. (2.8)
Кость типа D-I
1. 3-шаговое*
Кость типа D-IV
1. 3-шаговое*
Кость типа D-II-III
1. 3-шаговое*
2. (3.2)
Кость типа D-I
1. 3-шаговое*
2. 3.2

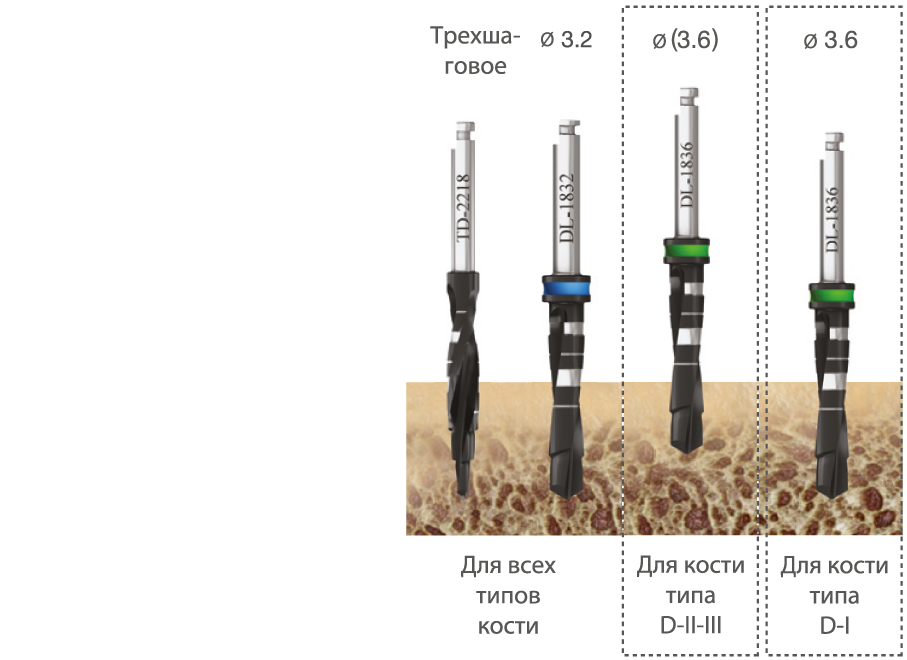

Кость типа D-IV
1. 3-шаговое*
2. 3.2
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. (3.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
Кость типа D-IV
1. 3-шаговое*
2. 3.6
3. (4.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.6
3. 4.2
4. (4.6)
Кость типа D-I
1. 3-шаговое*
2. 3.6
3. 4.2
4. 4.6
Кость типа D-IV
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. (5.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. (5.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. 5.6

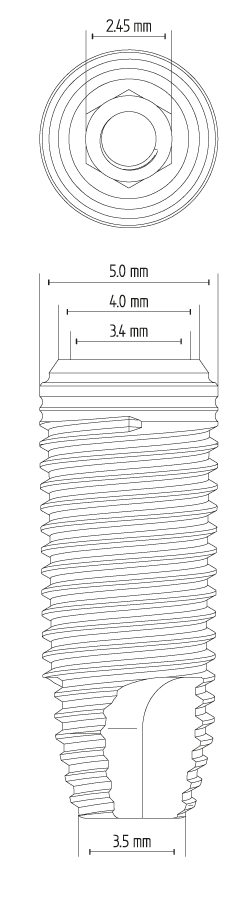

Touareg Swell / D = 5.0 мм
|
D = 5.0 мм
|
Длина
|
Артикул
|
||
|
6.25 мм
|
ID-0650
|
||
|
8 мм
|
ID-0850
|
||
|
10 мм
|
ID-1050
|
||
|
11.5 мм
|
ID-1150
|
||
|
13 мм
|
ID-1350
|
||
|
16 мм
|
ID-1650
|
Последовательность сверления
Кость типа D-IV
1. 2.0
2. (2.8)
Кость типа D-II-III
1. 2.0
2. (2.8)
Кость типа D-I
1. 3-шаговое*
Кость типа D-IV
1. 3-шаговое*
Кость типа D-II-III
1. 3-шаговое*
2. (3.2)
Кость типа D-I
1. 3-шаговое*
2. 3.2
Кость типа D-IV
1. 3-шаговое*
2. 3.2
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. (3.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6

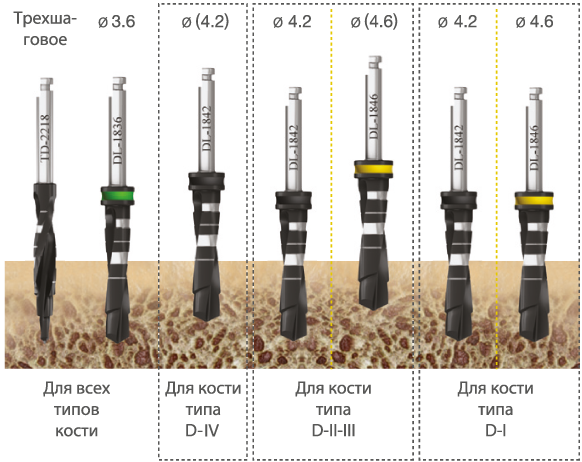

Кость типа D-IV
1. 3-шаговое*
2. 3.6
3. (4.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.6
3. 4.2
4. (4.6)
Кость типа D-I
1. 3-шаговое*
2. 3.6
3. 4.2
4. 4.6
Кость типа D-IV
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. (5.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. (5.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. 5.6

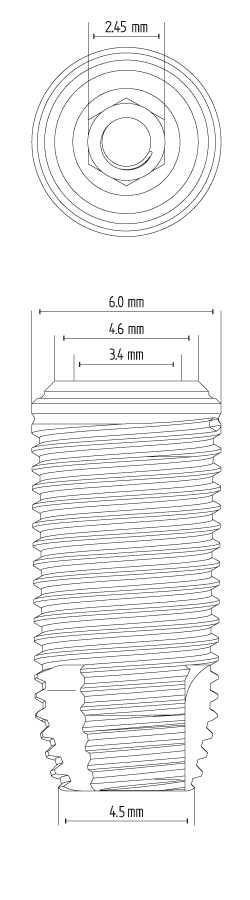

Touareg Swell / D = 6.0 мм
|
D = 6.0 мм
|
Длина
|
Артикул
|
||
|
6.25 мм
|
ID-0660
|
||
|
8 мм
|
ID-0860
|
||
|
10 мм
|
ID-1060
|
||
|
11.5 мм
|
ID-1160
|
||
|
13 мм
|
ID-1360
|

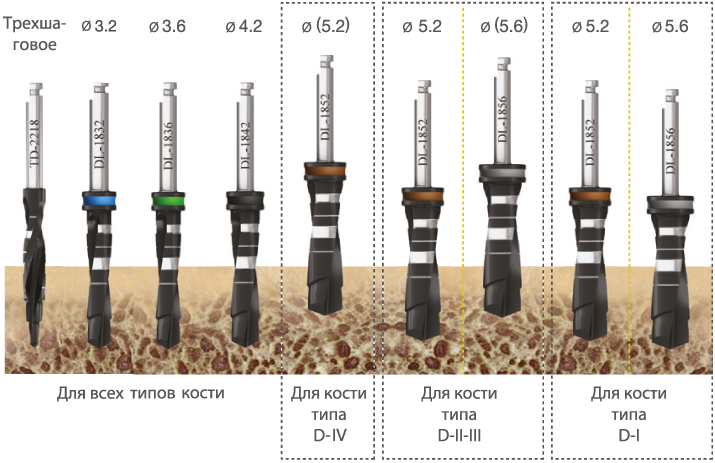

Последовательность сверления
Кость типа D-IV
1. 2.0
2. (2.8)
Кость типа D-II-III
1. 2.0
2. (2.8)
Кость типа D-I
1. 3-шаговое*
Кость типа D-IV
1. 3-шаговое*
Кость типа D-II-III
1. 3-шаговое*
2. (3.2)
Кость типа D-I
1. 3-шаговое*
2. 3.2
Кость типа D-IV
1. 3-шаговое*
2. 3.2
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. (3.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
Кость типа D-IV
1. 3-шаговое*
2. 3.6
3. (4.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.6
3. 4.2
4. (4.6)
Кость типа D-I
1. 3-шаговое*
2. 3.6
3. 4.2
4. 4.6
Кость типа D-IV
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. (5.2)
Кость типа D-II-III
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. (5.6)
Кость типа D-I
1. 3-шаговое*
2. 3.2
3. 3.6
4. 4.2
5. 5.2
6. 5.6
* Для начального сверления вместо трехшагового сверла можно последовательно использовать сверла: 2.0 2.8 3.2
* Для начального сверления вместо трехшагового сверла можно последовательно использовать сверла: 2.0 2.8 3.2
* Для начального сверления вместо трехшагового сверла можно последовательно использовать сверла: 2.0 2.8 3.2
* Для начального сверления вместо трехшагового сверла можно последовательно использовать сверла: 2.0 2.8 3.2
* Для начального сверления вместо трехшагового сверла можно последовательно использовать сверла: 2.0 2.8 3.2
Примечание: (X.XX) Сверлить только на глубину кортикального слоя!
ПРЕДУПРЕЖДЕНИЕ: Сверлить длиннее имплантата не более, чем на 1 мм.
